Isı kalkanı

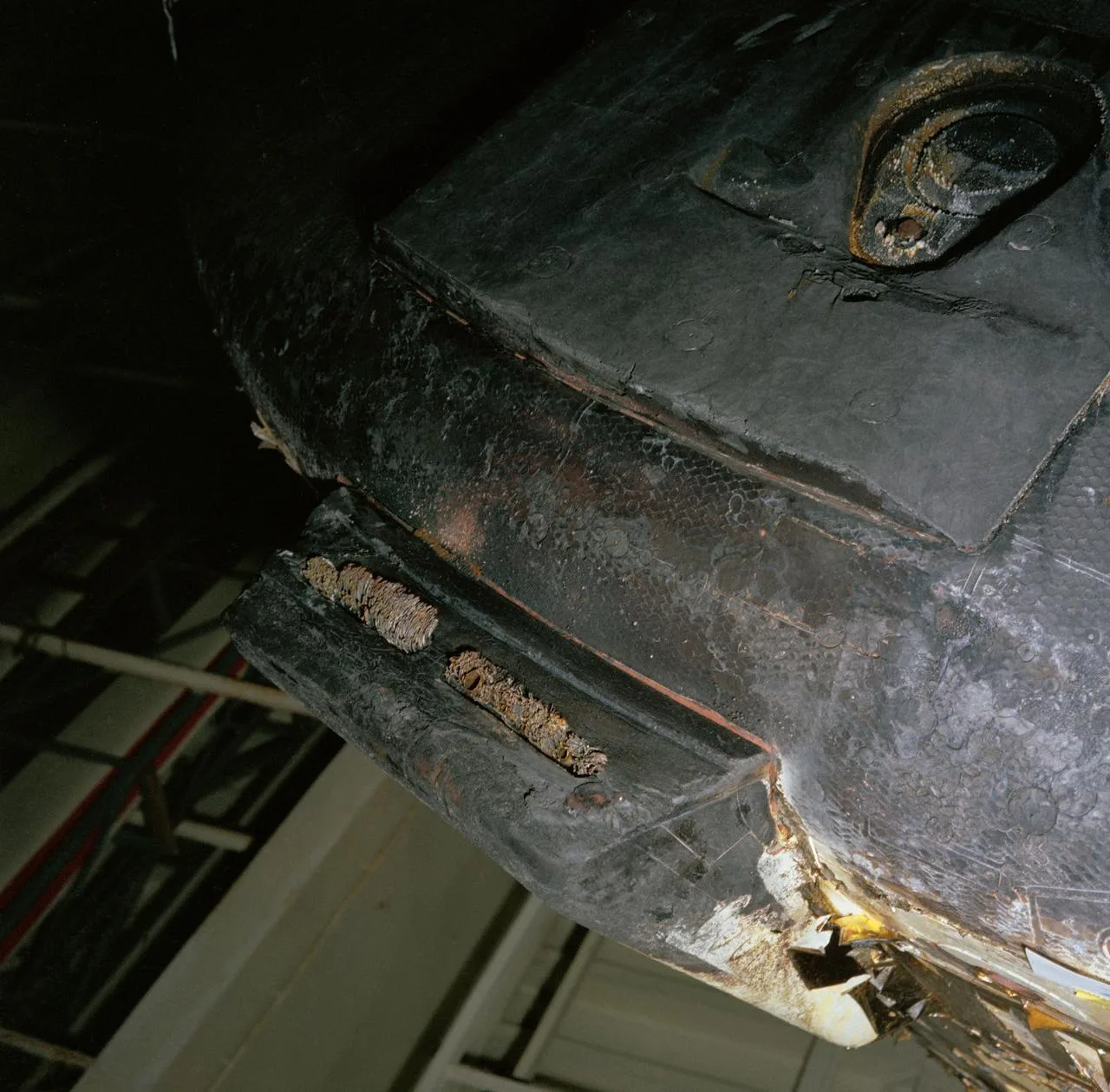

Isı kalkanı, bir uzay aracının atmosfere girerken yaşadığı aşırı sıcaklıktan aracı ve içindekileri korumak için yapılmış koruyucu katmandır. Kalkan, gelen ısının büyük kısmını ya malzemesini feda ederek taşır ya da yüzeyden dışarı yansıtır; böylece içerideki mürettebat ve cihazlar yaşanabilir sıcaklıkta kalır.

Nasıl işler?

İki ana yaklaşım vardır. Birincisi ablatif kalkandır: malzeme ısındıkça yavaşça yanar, buharlaşır ve parçalanır. Bu süreç ısıyı kalkandan alıp uzaklaştırır, ayrıca yüzeyde oluşan gaz tabakası sıcak plazmayı araçtan biraz uzak tutar. Kalkan her seferinde harcandığı için tek kullanımlıktır. İkincisi yeniden kullanılabilir yalıtkandır: çok düşük ısı iletkenliğine sahip seramik veya karbon malzemeler ısıyı yüzeyde tutar ve iç yapıya geçirmez; yüzey parlayarak ısıyı ışıma ile geri verir.

Kalkanın şekli de önemlidir. Geniş ve künt bir yüz, ısının büyük kısmını şok dalgasıyla aracın önünde bırakır. Kalkan kalınlığı, yalnız tepe sıcaklığa değil, ısınmanın toplam süresine de göre seçilir; kısa ama çok sert girişler ile uzun ve ılımlı girişler farklı malzeme ister. Yüzeydeki sıcaklıklar binlerce dereceyi bulurken kalkanın arka yüzü yüzlerce derecenin altında kalacak biçimde tasarlanır.

Örnekler

Apollo ve Orion kapsülleri Avcoat adlı ablatif malzeme kullanır. Artemis I'in 2022'deki dönüşünde Orion'un kalkanı yaklaşık 2.800 °C civarı sıcaklığa dayandı. NASA Ames'te geliştirilen PICA (fenolik emdirilmiş karbon ablatör) malzemesi, Stardust kapsülünün 2006'da yaklaşık 12,9 km/s ile Yer'e dönüşünde ve Mars Science Laboratory'nin girişinde kullanıldı; SpaceX de Dragon kapsülü için PICA-X adlı bir türevi kullanır. Uzay mekiği ise yeniden kullanılabilir silika karo ile burun ve kanat kenarlarında takviyeli karbon-karbon kullandı. Parker Solar Probe'un Güneş'e dönük kalkanı, yaklaşık 11 cm kalınlığında karbon köpüğü içeren karbon-karbon bir yapıdır ve yaklaşık 1.400 °C'ye dayanır.

Kalkanın tasarımı yalnız malzemeyle bitmez; aracın girişte nasıl uçacağı da önemlidir. Isı akısı, yani birim alana birim sürede düşen enerji, mühendislerin başlıca ölçüsüdür. Bu yüzden yeni kalkan malzemeleri "ark jeti" tesislerinde denenir. Bu tesisler yüksek enerjili gazı örnek malzemenin üstüne üfleyerek giriş koşullarını yerde taklit eder. Sonuçlar bilgisayar modelleriyle birleştirilir ve gerçek uçuşta ölçülen verilerle doğrulanır.

Tarihçe

İlk füze başlıkları 1950'lerde bakır gibi ısıyı emen metallerle korundu; ablatif malzemelerin avantajı hemen sonra anlaşıldı. Vostok, Mercury, Gemini ve Apollo kapsülleri ablatif kalkanlara dayandı. Mekik dönemi (1981-2011) ise yeniden kullanılabilir karoların hem çok güçlü hem de çok hassas olduğunu gösterdi. 2003'te Columbia'nın kalkanını, kalkıştan kopan bir köpük parçasının kanat kenarında açtığı delik zayıflatmış ve araç girişte parçalanmıştı. Bu olay sonrasında kalkan denetimleri ve onarım yöntemleri gözden geçirildi.

Kalkanın bir görevin başarısını belirlediği örnekler çoktur; bu nedenle her yeni araç, uçuş öncesinde geniş bir test ve doğrulama programından geçer.

Neden önemli?

Kalkan yoksa dönüş yok. Mars'a insanlı görevler, daha büyük ve ağır araçlar ile daha hızlı girişler gerektireceği için kalkan teknolojisi en kritik başlıklardan biri olmaya devam ediyor. Yeni malzemeler arasında dokuma karbon yapılar, katlanabilir şişirilebilir kalkanlar ve Starship'in altıgen karoları sayılabilir. Hepsi aynı soruya yanıt arar: daha hafif, daha güvenilir ve gerekirse yeniden kullanılabilir koruma nasıl yapılır?
